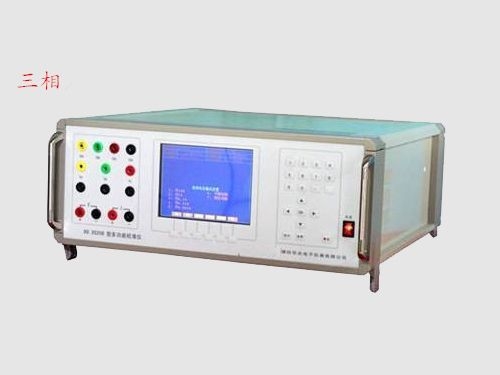

DO3001F 交流采样器•变送器•仪表校验装置

do3001f 交流采样器•变送器•仪表校验装置

产品概述

本产品是按照Q/GDW1899-2013《交流采样测量装置校验规范》、DL/T630－1997《交流采样远动终端技术条件》和检定规程JJG126－95《交流电量变换为直流电量电工测量变送器检定规程》、JJG124－2005《电流表、电压表、功率表和电阻表检定规程》和JJG307-2006的要求而设计的三相0.05级表源一体化装置。装置中表的核心技术是由数字信号处理器（DSP）和16位高速模数转换器组成的高精度工频交流采集器；源的信号部分也是用DSP和16位高速数模转换器组成的可控制的正弦波、畸变波信号源。显示器采用6.5英寸TFT彩色液晶屏，显示清晰。装置具有精度高、工作稳定可靠、操作方便灵活等特点。

主要功能及特点
1．可自动检验电力系统交流采样装置和电测量变送器的基本误差，电压、电流、频率、波形、功率因数等影响量引起的改变量，变送器输出直流电压（电流）中的纹波含量和响应时间等。 2．可半自动校验多种指示仪表（含指针式和数字式）。
3. 可生成含有2～31次谐波的畸变波，谐波个数、次数、幅度以及谐波对基波的相位均可程控。
4．在测量电压、电流、有功功率时，其准确度为0.05级；由于装置内设有高于60kHz工作频率的数字/频率转换器（DFC）和多个电流量程，所以在测量电能时的准确度也能保证为0.05级。因此，本装置实为一台融交流采样器、电测量变送器、交直流电表、电能表（选项）四大检测功能为一体的高精度、高稳定度的标准装置（可按“三合一”或“四合一”检测功能生产供货）。
5．设有RS-232接口或USB接口和大容量非易失性存储器，可存储248块被检表的检测数据，通过上位机软件，由PC机控制本装置可进行自动或手动检验，并对结果进行处理和管理。
主要技术指标

工频交流输出

•电压量程 50V、100V、200V、400V、600V（800V可选），每相大输出容量 20VA； •电流量程 0.5A、1A、2.5A、5A、10A、20A，每相大输出容量 20VA；

•电压、电流调节范围 0～130%，调节细度 5×10－5；

•电压、电流及功率输出稳定度 ≤0.01%/60s(峰－峰值）； •电压、电流波形失真度 ≤0.3%；

•频率范围 45～65Hz，调节细度0.001Hz；

•相位范围 0～359.99°，调节细度0.01°；

•谐波 2～31次，幅度 0～20%，相位细度 0.01°

•N（N为谐波次数）。直流输出

•电压量程 75mV、75V、150V、300V、500V、1000V，大输出容量 20W；

•电流量程 0.5A、1A、2.5A、5A、10A、20A ，大输出容量 20W；

•电压、电流调节范围 0～120%（1000V除外），

调节细度 5×10－5；

•电压、电流输出稳定度 ≤0.01%/60s（峰－峰值）；

•电压调定值准确度 0.05%；　

•电流调定值准确度 0.1%；　

•75mV输出（负载≥5Ω）准确度 0.1%。

测量下列电量时的准确度
•正弦波下工频电流电压、电流、有功功率及电能 0.05%；

•正弦波下工频交流无功功率及电能 0.1%；

•频率（45～65Hz） 0.01Hz；

•电流对同名相电压的相位 0.05°；

变送器测量
直流电压 ±1V、±5V、±10V、±20V 、1～5V、2～10V、1～3～5V、2～6～10V 0.02%；直流电流 ±1mA、±2.5 mA、±5 mA、±10 mA、±20 mA、4～20 mA、4～12～20mA 0.02%；纹波 1%；响应时间 40ms。
工作电源单相 220V±10%，50Hz±5%。

使用环境温度 20℃±10℃，相对湿度 ≤85%RH。

体积重量 460×460×175mm3，约20 kg。
